Projet : Kit maison chalet SIPS préfabriqué

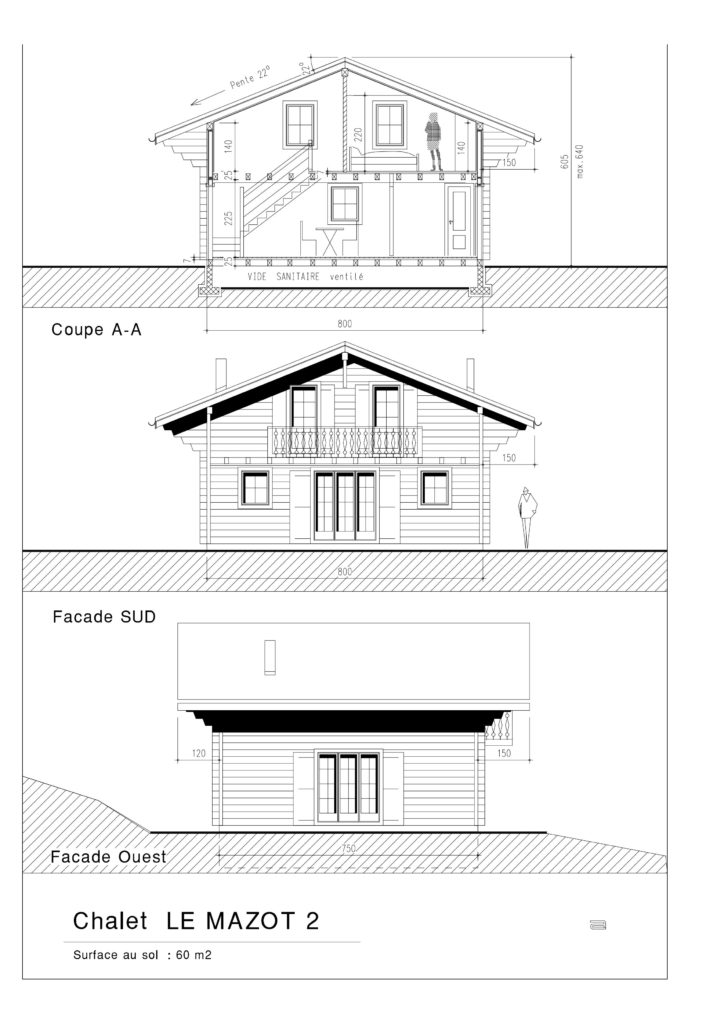

Dimensions principales – Empreinte au sol : 8,00 m × 7,50 m = 60,00 m² – Hauteur sous-toiture (sablière) : 3,90 m – Hauteur au faîtage : 6,40 m (flèche toiture = 2,50 m) – Demi-portée (demi largeur) : 3,75 m – Longueur chevron (sans débord) ≈ 4,507 m
1. Résumé du kit
Le kit comprend : – Panneaux SIPS 174 mm préfabriqués et numérotés pour murs extérieurs. – Ossature bois pour cloisons intérieures (montants + rails). – Plancher bois composé de solives 50×200 mm + OSB 18 mm. – Charpente bois prédécoupée (pannes, chevrons, fermes/élements de toiture). – Quincaillerie complète (visserie, sabot, boulonnerie, mastic, ruban d’étanchéité). – Membranes (pare-vapeur intérieur, pare-pluie extérieur) et accessoires d’étanchéité. – Plans de montage (nomenclature, séquence d’assemblage, repérage panneaux).
2. Hypothèses de conception
3. Quantités estimées par lot
Murs extérieurs (SIPS)
Plancher
Toiture
4. Nomenclature matières (extrait)
5. Fiche visserie (usage & espacement)
Remarque : spécifier acier galvanisé pour extérieur, inox A2/A4 si environnement agressif.
6. Plan d’assemblage simplifié (séquence pas-à-pas)
Étape 0 — Préparation – Vérifier fondation (dalle/plots) et positionner ancrages selon plan. – Déballer et inventorier tous les colis / panneaux selon liste.
Étape 1 — Lisse basse & ancrage – Poser la lisse d’assise traitée sur la fondation, ancrer mécaniquement (M12).
Étape 2 — Plancher – Fixer sabots sur lisse / poutre. Poser solives 50×200 @ 400 mm entraxe. – Fixer solives avec sabots. Couper et poser OSB 18 mm, visser selon espacement.
Étape 3 — Montages murs SIPS – Monter panneaux SIPS numérotés en suivant l’ordre (coins, murs porteurs, murs courts). – Visser panneaux à la lisse et entre panneaux (vis structurales + jonctions). – Vérifier aplombs et calages.
Étape 4 — Cloisons intérieures – Poser ossature bois des cloisons intérieures (montants/rails), fixer sur plancher et plafond.
Étape 5 — Charpente – Poser pannes et arbalétriers/fermes selon repérage. Fixer chevrons prédécoupés (≈4,51 m).
Étape 6 — Contreventement & couverture – Poser OSB toiture / contreventement, pare-pluie, liteaux et couverture choisie.
Étape 7 — Menuiseries & étanchéité – Poser menuiseries: intégrer bandes d’arase, mastic et raccords pare-pluie/pare-vapeur.
Étape 8 — Finitions – Étanchéité intérieure (pare-vapeur), réseaux, habillages intérieurs et finitions.
7. Emballage & repérage
8. Points à valider (avant production)
9. Livrables fournis avec le kit
10. Notes finales
Ce document est une pré-étude basée sur les dimensions fournies et des hypothèses constructives usuelles. Il sert de base pour : – Préparation d’un dossier de préfabrication en atelier. – Chiffrage détaillé matériaux et main d’œuvre.
Action recommandée : validation des ouvertures et des charges climatiques locales, puis passage à un dossier d’exécution par un BET (bureau d’études techniques).
Document préparé par l’équipe technique
